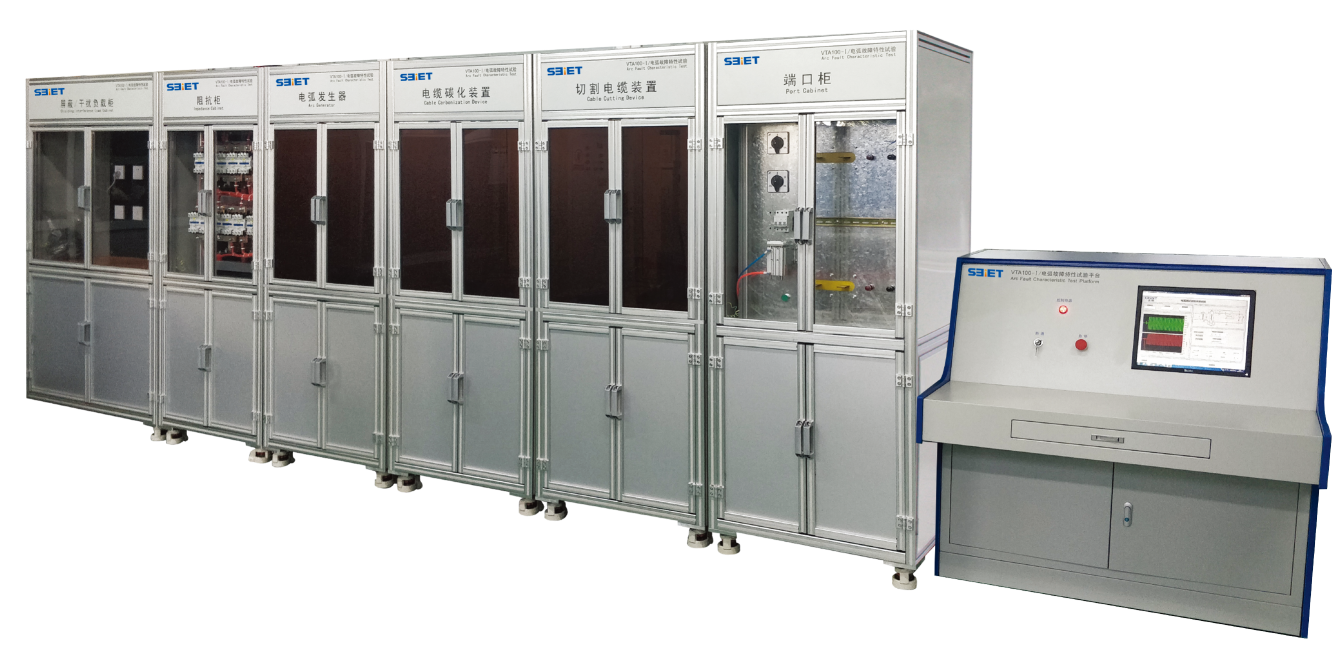

SE-TA系列電弧故障保護電器（AFDD）動作特性檢測試驗系統

產品介紹

SE-TA系列電弧故障檢測裝置（AFDD）交/直流動作特性試驗及產線系統，符合標準方法GBT31143-2014《電弧故障保護電器(AFDD)的一般要求》，GB 14287.4-2014 電氣火災監控系統 第4部分：故障電弧探測器，光伏直流電弧故障保護電器測試系統，UL 1699B；光伏發電系統中的直流電弧保護裝置，IEC 63027，并按標準要求對交直流AFDD/AFD進行動作特性試驗，是AFDD產品生產廠商和試驗室必備的試驗系統。

主要功能

串聯電弧故障試驗，按標準要求測量AFDD動作時間，配置碳化電纜裝置和電弧發生器，并可根據用戶要求配置高低溫試驗箱;

并聯電弧故障試驗，按標準要求測量在0.5s內電弧的半波數，配置電纜切割裝置和碳化電纜裝置;

電纜試品碳化功能，配備開路電壓7kV、短路電流30mA和開路電壓2kV、短路電流300mA的電源以及轉換控制電路;

屏蔽試驗，配置標準規定的各類抑制性負載;

誤脫扣試驗,配置標準規定的各類干擾負載;

電器壽命試驗,配置振動臺連續輸出電弧波形

性能特點

01試驗電路特點

試驗電源變壓器具有±5%~±20%電壓檔位可調;

串聯故障電弧試驗和電纜試品碳化電路自動轉換;

并聯故障電弧試驗和電纜試品碳化電路自動轉換;

電纜試品碳化路徑形成自動判斷;

串聯電弧發生器電極的移動可選擇電動和手動方式;

并聯電弧電纜切割裝置刀片的移動可選擇電動。

02測控系統特點

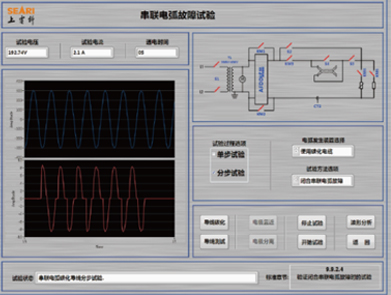

采用虛擬儀器測控平臺，將測量和控制集成在一個系統中;

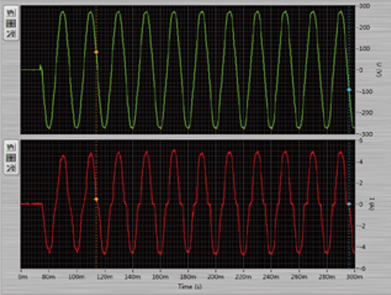

波形采集、顯示和計算通過軟件實現,不需另配示波器;

試驗電流和電壓信號采集采用霍爾傳感器,具有測量精度高、響應速度快、頻率范圍大、線性度好等優點;

碳化路徑生成和試驗過程自動完成;

電弧發生器判斷電弧波形和試驗過程自動完成;

可按照用戶要求自動生成試驗報告。

技術參數

			直流型	在線檢測單元
串聯故障電弧試驗電流（Max）	63A	63A	20A	63A
并聯故障電弧試驗電流（Max）	500A	500A	/	/
帶調壓檔位試驗變壓器	●	●	光伏模擬電源	電子電源
電動串聯電弧發生器	●	●	●	●
自動高壓碳化電纜	●	●	/	/
電動電纜刀切裝置	●	●	/	/
抑制性(（干擾）負載	●	●	可選	可選
高低溫箱	可選	可選	可選	可選
虛擬儀器+LabVIEW軟件	●	●	●	●
試驗波形自動分析計算	基礎型	專業軟件包	基礎型	基礎型
自動生成試驗報告	●	●	●	●
設備采樣率	100KHz/S	1GHz/S	100KHz/S	100KHz/S
故障電弧探測器檢測	可選	可選	可選	可選
AFCI電弧監測	可選	可選	可選	可選
振動臺	可選	可選	可選	可選
